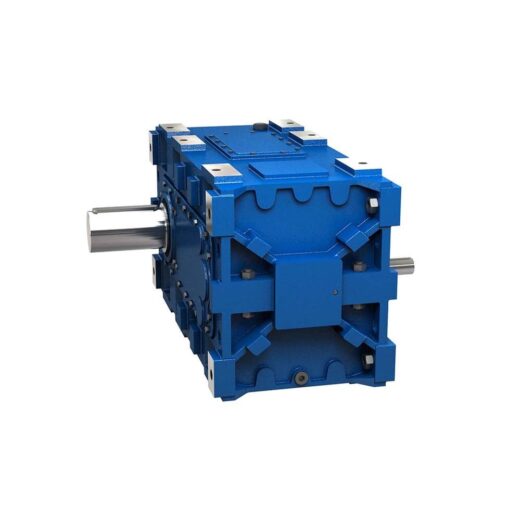

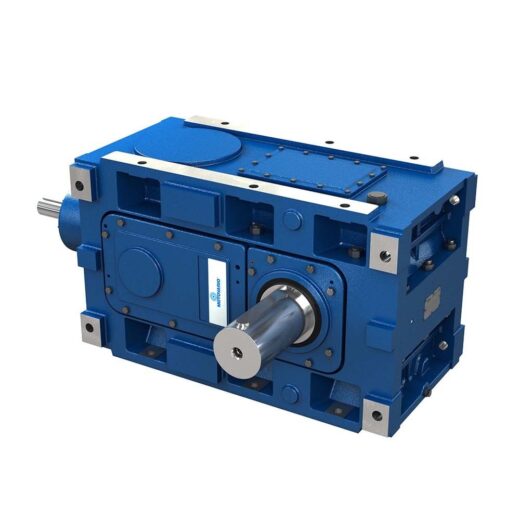

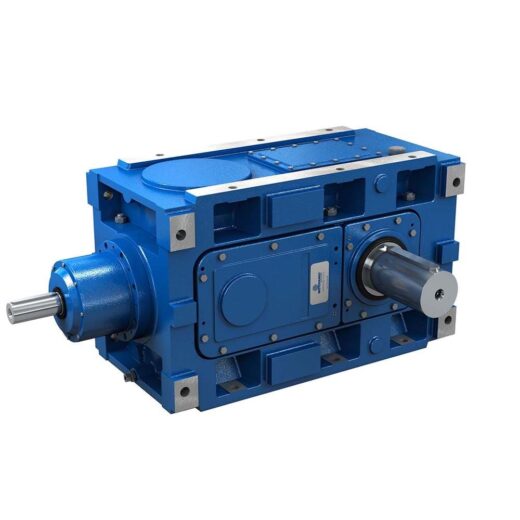

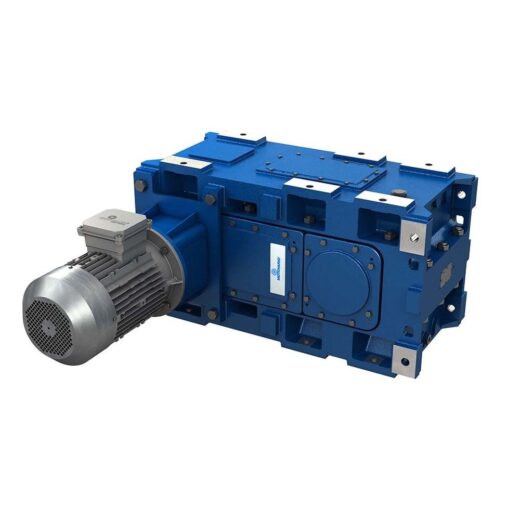

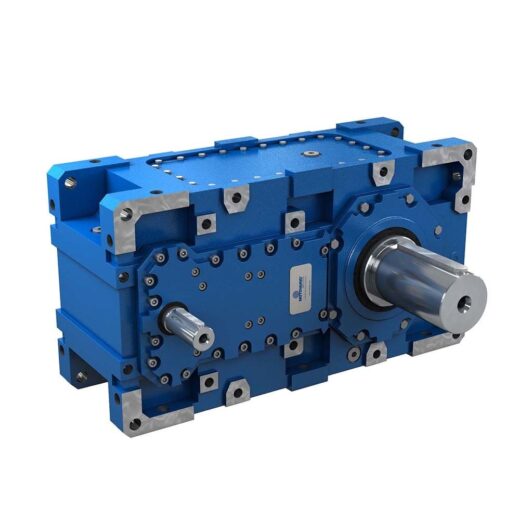

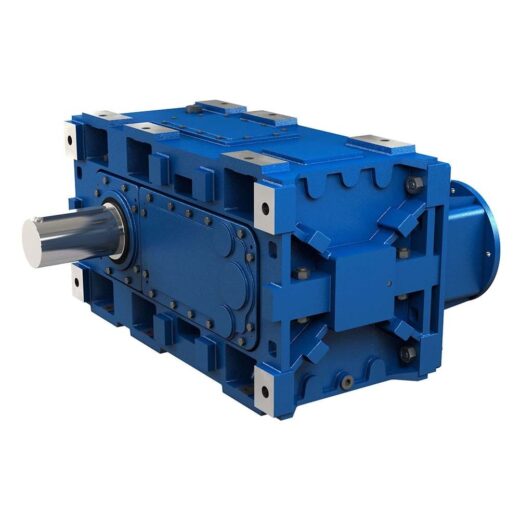

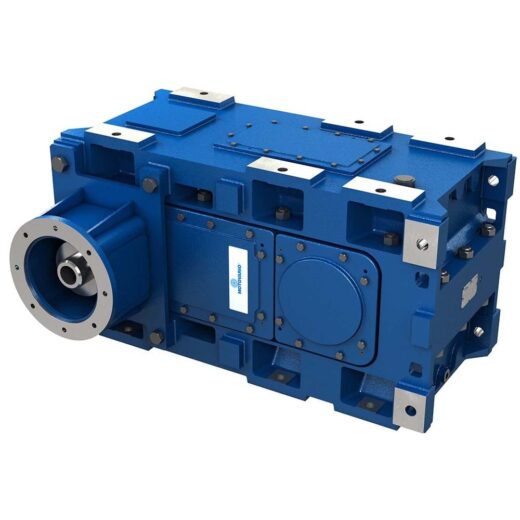

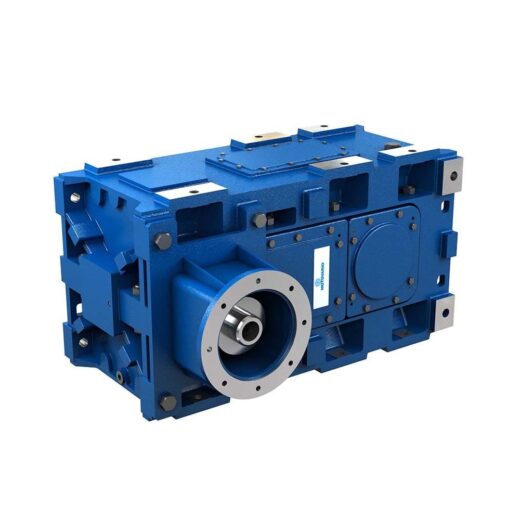

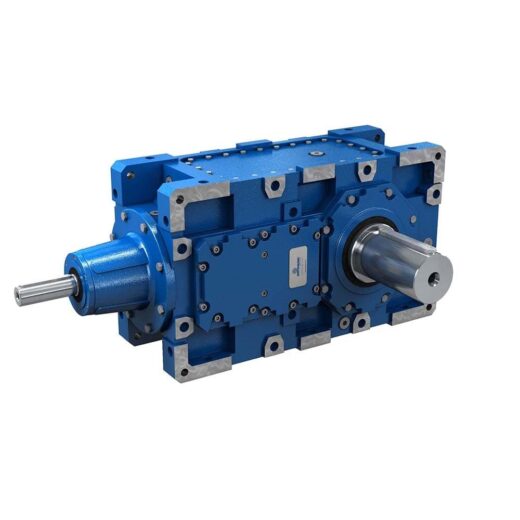

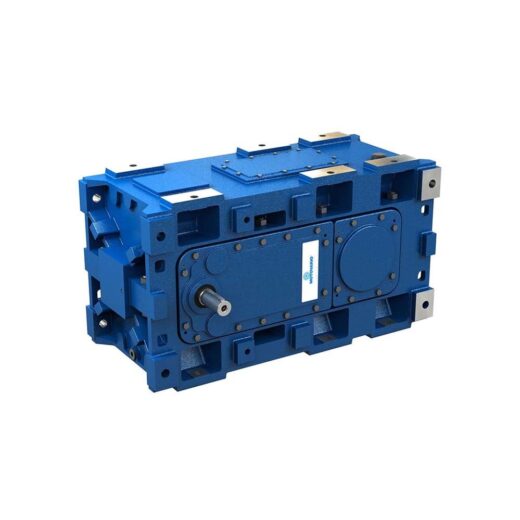

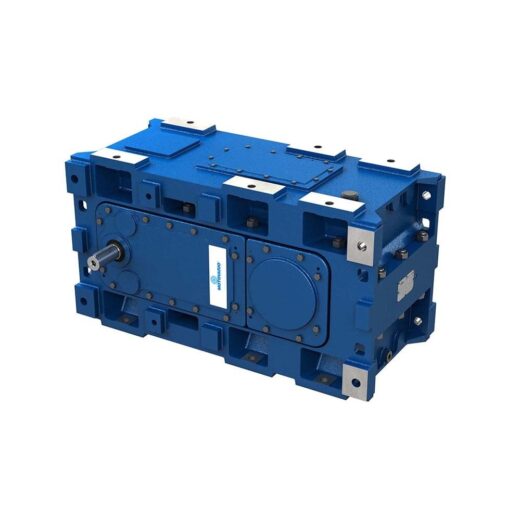

У серії PBH і PBZ Motovario представлені редуктори з паралельними і перпендикулярними валами, в яких використовується до 4 ступенів редукції, вони відрізняються високою питомою потужністю, компактністю, модульність, надійністю і хорошим співвідношенням продуктивність / міцність.
Це промислові редуктори, розроблені і призначені для безперервної роботи, використання в критично важливих системах і особливо важких умовах експлуатації, які пропонуються з багатим набором шкільного приладдя та в виконаннях, передбачених для конкретних галузей.
P – зі шпонковим з’єднанням і муфтою
I – із суцільним валом
HC – порожнистий вал повільного обертання зі шпонковим пазом
HL – порожнистий вал повільного обертання з блокувального пристрою
HS – порожнистий шліцьовій вал повільного обертання
CS – циліндричної суцільний вал повільного обертання зі шпонкою
SS – суцільний шліцьовій вал повільного обертання
CD – циліндричний суцільний подовжений вал повільного обертання зі шпонкою
SD – суцільний подовжений шліцьовій вал повільного обертання
HC – порожнистий медленновращающійся вал зі шпонковим пазом
HL – порожнистий медленновращающійся вал з блокуючим пристроєм
CS – цілісний циліндричний медленновращающійся вал зі шпонкою
CD – цілісний циліндричний двухконцевой медленновращающійся вал зі шпонкою
3D-моделі виробів MOTOVARIO можна отримати за запитом у наших фахівців: office@itopro.com.ua
Серія: | PBH | PBZ |
Розміри: | 180, 200, 225, 250, 280, 320, 355 | 179, 199, 219, 249, 269, 279, 319, 349, 399, 409 |
Корпус: | чавун 200 UNI ISO 185 | чавун EN-GJS400-15 UNI EN 156 |
Ступені редукції: | від 1 до 4 для редукторів з паралельними валами - від 2 до 4 для конічної-циліндричних редукторів | від 2 до 4 для редукторів з паралельними валами - 3 і 4 для редукторів з перпендикулярними валами |
Коефіцієнт редукції: | від 1,25 до 760 | від 6 до 419 |
Максимальний крутний момент: | 78 000 Нм (n1= 1500 об/мин) | 110 000 Нм (n1= 1400 об/мин) |
